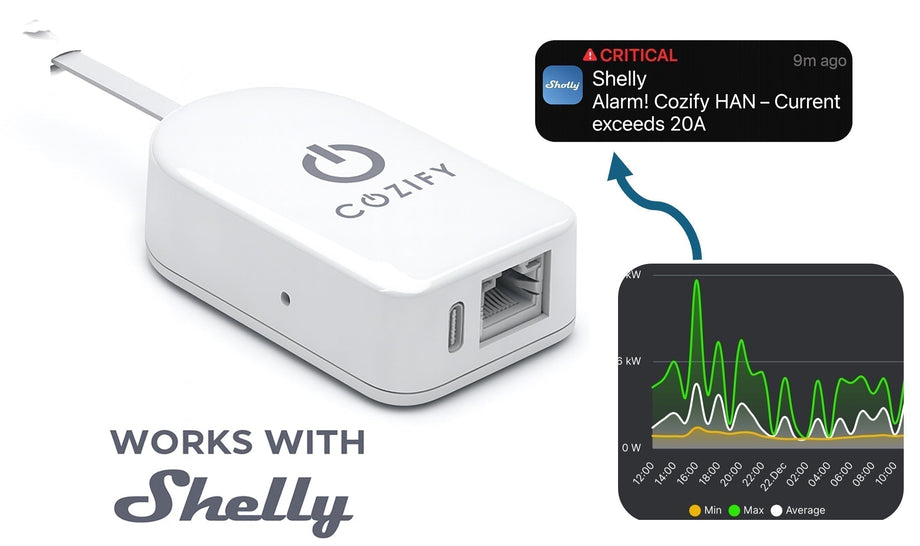

Cozify HAN & Shelly – Syvempi integraatio Shelly sovellukseen, historiaa ja hälytyksiä


#tehomaksu #pääsulake #shelly #han #p1 #historia #TopAC #EVcharger

Tehomaksu ja talvi tulossa! Monia meistä alkaa kiinnostaa saada tieto vaiheen ylittymisestä tai tehomaksun myötä halutun itse määritellyn ohjearvon ylittymisestä. Tiedon tästä voi saada sähköpostina, ilmoituksena sovelluksesta tai hälytyksenä ja tietysti aina kannattaa myös automatisoida turhaan kuluttavien sähkölaitteiden pois kytkentä, varsinkin vaiheen ylittymisessä, jottei pääsulake pala. Monilla on myös sähköautonlatausasemia kotona ja suomalaisilla aina omana erikoisuutenaan sähkösauna. Tarve tietää halutusta kulutusmäärästä jo paljon ennen vaiheen ylittymistä tulee monille tehomaksun yleistymisen myötä.

TopAC Portable EV charger 11kW

Tämä on myös eräs tapa, miten saat Shelly tuetun "TopAC Portable EV charger 11kW" latauslaitteen hallintaan. Voit automaattisesti kytkeä sen pois pääsulakkeiden tai tehomaksun (itsesi päättämän) rajan ylittyessä. Samoin latauksen voi kytkeä taas automaattisesti päälle kun vaiheista joissa latauslaite on kiinni löytyy kaistaa.

Solution

Ratkaisuja ongelmaan on monia ja jokaisen niistäkin voi toteuttaa usealla tavalla, tässä kerrotaan miten Cozify HAN välittää tietoa suoraan Shellyn laitteille. Monille tutusta Shelly sovelluksesta asiat saa siis jo opitulla tavalla automatisoitua sekä halutut hälytykset ja viestit aktiivisiksi.

Uudemman Shelly laitteen omistajana on mahdollista saada Cozify HAN laitteen datan perusteella viestejä (sähköposti, viesti tai hälytys) sekä historia tietoa sähkön kulutuksesta. Tapoja asian toteuttamiseen on monia ja tässä vain yksi esimerkki, miten tuon voi tehdä. Virtuaalikomponentit voisi tietysti luoda myös automaattisesti skriptin avulla, oheisen esimerkin mukaan tehden saa kuitenkin samalla ymmärryksen lopputuloksesta ja oppii muokkaamaan sekä ylläpitämään omia automaatioita. Ohjetta ei ole kirjoitettu jokaisen tarvittavan työvaiheen osalta, joten aavistuksen verran omaa ymmärrystä toteutuksessa on hyödyksi.

Cozify HAN -mittarin ja Shelly Gen3 -laitteen (tai uudemman) yhdistelmällä voidaan toteuttaa vaihekohtainen energian seuranta sekä hälytykset ja automaatio helposti. Tässä ohjeessa käydään lyhyesti läpi yksi tapa, miten Shelly-laitteeseen luodaan Cozify HAN komponentti sekä skripti joka hakee tiedot Cozify HAN -mittarilta. Tämä kaikki mahdollistaa historia tiedon, viestit ja hälytykset, sekä keskustelun muiden Shelly laitteiden kanssa ja niiden virrankäytön hallinnan esimerkiksi ylivirta-tilanteissa.

Tarvittavat laitteet ja valmistelut

  • Shelly Gen3 tai uudempi laite, jossa virtuaalikomponentti sekä script-tuki, myös jotkut Pro laitteet sisältävät nämä
  • Uusi sähkömittari aktivoidulla HAN portilla, sekä Cozify HAN -mittari
  • Shelly-puhelin- tai tablettisovellus ja laitteen IP-osoite
  • Mieluusti myös tietokoneen kautta käytettävä selain, jolla skriptin asettaminen on helpompaa kuin puhelimitse.

Virtuaalikomponenttien luonti Shellyyn

  • Kirjaudu Shelly-laitteen web-käyttöliittymään laitteen IP-osoitteella (löytyy Shelly-sovelluksen asetuksista).
  • Luo seuraavat virtuaalikomponentit:
    Name: "Total Power"- View: "Label" - Unit: "W" - Type of Statistics: "Measurement"
    Name: "Total Energy" - View: "Label" - Unit: "kWh" - View: "Label" - Unit: "kWh" - Type of Statistics: "Measurement"
    Name: "Current L1" - View: "Label" - Unit: "A"-Type of Statistics: Measurement
    Name: "Current L2" - View: "Label" - Unit: "A" -Type of Statistics: Measurement
    Name: "Current L3" - View: "Label" - Unit: "A" -Type of Statistics: Measurement
    Name: "Electricity Price" - View: "Label" -Unit: "c/kWh"
  • Anna komponenteille nimet ja määritä näkymä, yksikkö (W, kWh, A, c/kWh) ja statistiikan tyyppi
  • Voit käyttää HAN-ikonia osoitteesta http://www.cozify.fi/CozifyHAN.jpg sekä komponenttien että ryhmän kuvakkeena.
  • Luo virtuaaliryhmä "Cozify HAN" ja liitä siihen kaikki edellä mainitut komponentit.

Skriptin lisääminen Shellyyn

  • Siirry Shelly-laitteen Scripts-osioon (helpointa tietokoneen selaimella käyttäen Shelly laitteen IP-osoitetta).
  • Luo uusi skripti ja kopioi siihen Cozify_HAN_Virtual_Device_Script.txt sisältö.
  • Tarkista Cozify HAN -laitteen osoite ja komponenttien id:t (esim. 200, 201, jne.).
  • Tallenna ja käynnistä skripti.

Hälytykset ja automaatio

Shelly-sovelluksen "All Scenes" -kohdasta voit luoda automaation, joka reagoi esimerkiksi tilanteeseen, jossa virta jollakin vaiheella ylittää asetetun rajan.. Automaatio voi lähettää sähköpostin, puhelinilmoituksen tai muun hälytyksen ja tarvittaessa myös katkaisee sähkön syötän eri Shelly laitteiden kautta ettei pääsulake pala.

Esimerkki automaatiosta:

  • Hälytys, kun virta ylittää millä tahansa vaiheella 24A
  • Sähköposti-ilmoitus
  • Puhelinilmoitus Shelly Cloudin kautta
  • Voi automaattisesti kytkeä pois päältä virtaa syöviä laitteita saman tai muiden Shelly laitteiden kautta ja näin välttää pääsulakkeen palaminen.

Yhteenveto

  • Cozify HAN ja Shelly yhdessä on eräs tapa mahdollistaa vaihekohtaisen energian seuranta ja automaatio, joka voidaan täysin räätälöidä omiin tarpeisiin. Virtuaalikomponenttien ja skriptin avulla saat reaaliaikaiset tiedot, historian Cozify dataan sekä helpon tavan automatisoida hälytykset ja hätätapauksessa virtasyöppöjen laitteiden sammutuksen helposti. Tämä esitetty idea on vain pieni esimerkki siitä mitä voi tehdä, vain mielikuvitus on lopulta rajana toteutuksissa.
  • Jos haluat välttää pilven käyttöä laitteiden käynnistyksen ja sammutuksen hallinnassa, kun kulutus saavuttaa asetetut rajat, voit käyttää paikallista "Toiminnot" (Actions) -osiota luodun "Virtuaalilaitteen"-päälaitteessasi, mistä skriptikin löytyy.

LIsää HAN integraatiosta



Kiitos lukemisesta!

Jaa kokemuksesi ja palautteesi osoitteeseen  info@cozify.fi

Jukka Talja

Jukka Talja
Cozify, Head of Sales
